Интелигентен електронски баланс со висока прецизност со милиграмска точност

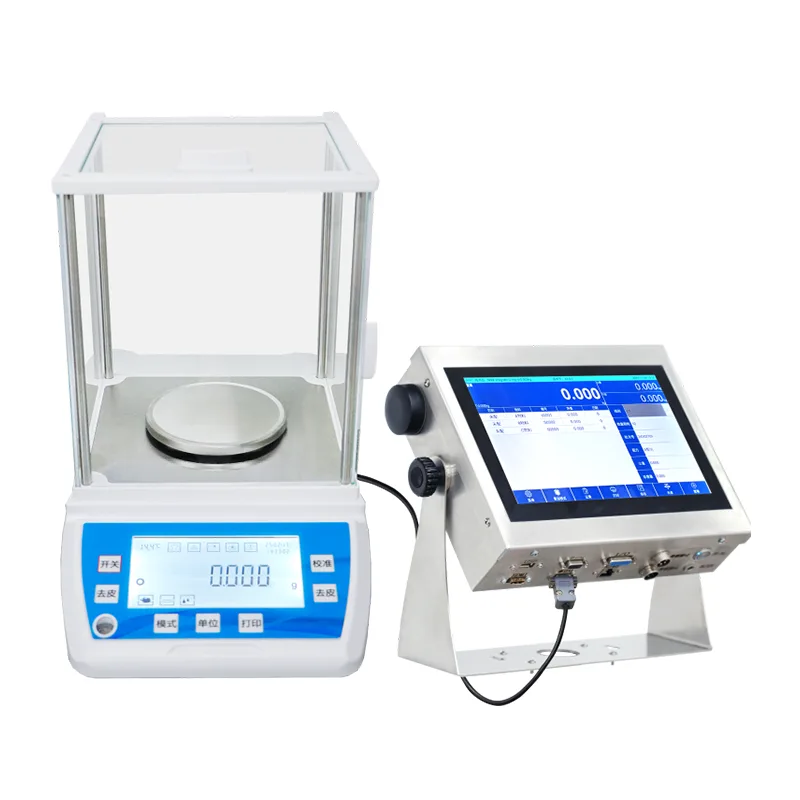

Високопрецизниот интелигентен електронски биланс (серија JDT-A35) е инструмент за мерење од лабораторија, произведен од Jiangsu Jutian Weighing Equipment Co., Ltd. Инструментот користи технологија на сензор за компензација на електромагнетна сила (EMFC) за да постигне брза стабилизација и висока повторливост под контролирани лабораториски услови.

За разлика од вагите за индустриски платформи или контролни ваги дизајнирани за употреба во производна линија, оваа рамнотежа е наменета за работа на клупа во средини каде што температурата, влажноста и воздушните струи може да се управуваат за да се зачува точноста на мерењето. Секоја единица се калибрира пред испораката, а внатрешниот механизам за калибрација (каде што е опремен) овозможува рутинска проверка на точноста без надворешни тежини.

Спецификации на моделот

Забелешки за метролошките спецификации:Класата на точност I и II се дефинирани по OIML R76. Читливост (г) е најмалиот приказ на зголемување. Вредностите за повторливост и линеарност претставуваат типични перформанси при контролирани лабораториски услови (стабилна температура, минимални воздушни струи, инсталација на ниво). Вистинските перформанси зависат од работната средина и техниката на операторот. Големините на тавата и капацитетот за мерење може да се конфигурираат според барањата на апликацијата.

Jiangsu Jutian Weighting Equipment Co., Ltd. поседува ISO9001 сертификат и CE сертификат за своите производи. Центарот за истражување и развој 919 на компанијата развива инструменти за мерење и вградени системи, со 68 национални патенти и 20 софтверски авторски права. Производството се спроведува според стандардизирани процедури за контрола на квалитетот што опфаќаат инспекција, склопување и калибрација на компонентите.

Технологија на сензори и принцип на мерење

Балансот користи оптоварена ќелија за компензација на електромагнетна сила (EMFC). Во овој дизајн, тежинската сила на примерокот на садот е избалансирана со електромагнетна сила генерирана од калем во постојано магнетно поле. Струјата потребна за одржување на рамнотежа е пропорционална на применетата маса. Овој принцип нуди неколку карактеристики релевантни за мерење со висока резолуција:

Брза стабилизација:Системот за повратна информација во затворена јамка го води балансот кон рамнотежа во дел од секундата по вчитувањето, овозможувајќи ефикасен работен тек во повторливите задачи за мерење.
Низок нанос:Во споредба со оптоварувачките ќелии со мерач на напрегање, EMFC сензорите покажуваат пониско долгорочно нулта лизгање при стабилни температурни услови, намалувајќи ја фреквенцијата на рекалибрација при продолжена употреба.
Способност за внатрешна калибрација:Избраните модели вклучуваат вградена тежина за калибрација и моторизиран механизам. Рутината за калибрација се иницира преку интерфејсот на екранот на допир и завршува во краток циклус без надворешни тежини.

Куќиштето за вага и тавата за мерење се изработени од нерѓосувачки челик 304, избран за отпорност на корозија и лесно чистење. Екранот е 10-инчен HD капацитивен екран на допир (1024×768 резолуција) управуван од систем за обработка базиран на Android (RK3288W quad-core Cortex-A17, 2G RAM, 8G складирање), кој управува со корисничкиот интерфејс, складирањето податоци и функциите за комуникација.

Мерни функции и поврзување со податоци

Балансот поддржува повеќе режими на мерење и функции на апликација достапни преку интерфејсот на екранот на допир: стандардно мерење, броење делови, процентуално мерење, определување густина (со користење на опционален комплет за густина) и проверка на мерење со аларм за горната/долната граница. Конверзијата на единици опфаќа mg, g, ct, oz, lb, gn, ozt и режим на броење парчиња.

Интерфејсите за комуникација со податоци вклучуваат две USB порти, два сериски порти RS232, една RJ45 Ethernet порта и еден I/O излез како стандард. Изборните модули додаваат Wi-Fi, Bluetooth, HDMI излез и 4G IoT поврзување. Може да се поврзат надворешни уреди како печатачи, скенери за баркодови, индикатори за аларм и далечински дисплеи. Податоците за тежината може да се пренесат на компјутер или LIMS (Систем за управување со лабораториски информации) преку сериска или мрежна врска.

Инсталација и еколошки барања

За да се постигнат наведените спецификации за точност, балансот треба да се инсталира на стабилна клупа без вибрации на локација со контролирана температура и минимално движење на воздухот. Опсегот на работна температура е -10°C до 40°C, со релативна влажност под 90% (некондензира). Потребен е период на загревање од 30 до 120 минути по вклучувањето пред калибрацијата и мерењето, со што ќе се овозможи внатрешната електроника да достигне топлинска рамнотежа.

Напојувањето се снабдува преку AC адаптер 100-240V (DC 12V, излез од 1000mA). Балансот треба да се израмни со помош на прилагодливите стапала и вградениот индикатор за ниво пред употреба. Се препорачува годишна рекалибрација со сертифицирани тежини за усогласеност со лабораториските системи за квалитет.

Типични средини за примена

ЧПП (Често поставувани прашања)

Која е разликата помеѓу класата на точност I и класата II за оваа рамнотежа?
Класа на точност I (специјална точност) и класа II (висока точност) се дефинирани од OIML R76 врз основа на интервалот на скалата за верификација (e) и бројот на поделби на скалата (n). Инструментите од класа I имаат помал интервал за верификација во однос на капацитетот. Во пракса, моделите од класа I во серијата JDT-A35 се погодни за апликации каде што е потребна најголема метролошка доверба, како што е аналитичката хемија. Моделите од класа II ги задоволуваат барањата за рутинска фармацевтска и индустриска контрола на квалитетот.

Кога треба да се користи внатрешна калибрација наспроти надворешна калибрација?
Внатрешната калибрација користи вградена референтна тежина и е погодна за дневна проверка на точноста без надворешни тежини. Се активира преку менито со екран на допир и се комплетира автоматски. Надворешната калибрација користи заверена тежина за калибрација поставена на садот од операторот и се препорачува за формални записи за калибрација, периодична верификација по лабораториски SOP или кога внатрешната тежина бара вкрстена проверка.

Кои фактори на животната средина влијаат на точноста на мерењето на ниво на милиграм?
Температурните флуктуации, воздушните струи, вибрациите и статичкиот електрицитет се примарните фактори на животната средина кои влијаат на читливоста под грамот. Билансот треба да се стави на посебна маса за мерење подалеку од прозорци, врати и отвори за климатизација. За непроводливи примероци може да бидат неопходни антистатички мерки (јонизатор, заземјување). Заштитниот штит е интегриран во модели со читливост од 0,0001 g.

Дали билансот може да комуницира со систем за управување со лабораториски информации?
Да. Стандардните RS232, USB и Ethernet интерфејси поддржуваат излез на податоци до софтвер за собирање податоци LIMS, ELN или компјутер. Податоците за тежината може да се пренесат во реално време или да се преземат од внатрешната меморија. Деталите за протоколот за комуникација се дадени во документацијата за производот за да помогнат во интеграцијата од страна на ИТ или тимот за лабораториска автоматизација на клиентот.

Какво одржување е потребно за да се одржи точноста со текот на времето?
Чувајте го садот за мерење и куќиштето чисти, без прашина и хемиски остатоци. Потврдете ја калибрацијата во интервали дефинирани од системот за квалитет на вашата лабораторија - внатрешната калибрација може да се врши секојдневно, надворешната калибрација месечно или квартално. Годишното професионално сервисирање, вклучувајќи проверка на EMFC сензорот и замена на компонентите за абење доколку е потребно, помага да се одржи долгорочната сигурност на мерењето.
